تشخیص به موقع سلامت گیربکس اتوماتیک مانع از هزینه‌های سنگین تعمیرات می‌شود. یکی از دقیقترین روش‌های ارزیابی عملکرد توربین و کلاچ‌های داخلی، استال تست (Stall Test) است. در ادامه، نحوه بررسی سلامت گیربکس، مراحل اجرای استال تست و تفسیر نتایج آن را بررسی می‌کنیم.
مقالات روغن گیربکس اتوماتیک
نگهداری و عیب‌یابی گیربکس اتوماتیک
تست استال (Stall Test) چیست؟
تست استال، یک شیوه عیب یابی مکانیکی و هیدرولیکی است که در آن عملکرد موتور، مبدل گشتاور و سیستم انتقال قدرت خودرو در شرایط حداکثر بار و زمانی که چرخ‌ها کاملا متوقف هستند، ارزیابی می‌شود. در این حالت، گیربکس در وضعیت درگیر قرار می‌گیرد و پدال گاز تا انتها فشرده می‌شود تا حداکثر دور موتور اندازه گیری شود.
بخش‌های قابل بررسی با تست استال
این تست دید دقیقی از عملکرد درونی سیستم هیدرولیک و مکانیک گیربکس ارائه می‌دهد و بخش‌های زیر را مورد ارزیابی قرار می‌دهد:
- توربین: بررسی سلامت کلاچ یک طرفه و پره‌های استاتور؛ در صورت لغزش یا هرز چرخیدن استاتور، دور موتور در محدوده غیرعادی قرار می‌گیرد.
- باندهای ترمز و پک کلاچ‌ها: ارزیابی لغزش دیسک‌ها و صفحات اصطکاکی در دنده ۱ یا دنده عقب تحت حداکثر گشتاور ورودی.
- فشار خط هیدرولیک: سنجش توانایی اویل پمپ و ساعت گیربکس در تامین فشار روغن لازم برای قفل نگه داشتن کلاچ‌ها زیر بار کامل.
- توان کلی موتور: تفکیک افت توان موتور از ضعف‌های گیربکس؛ در صورتی که موتور به سقف دور استاندارد نرسد، نشان دهنده نقص در شمع‌ها، سنسورها یا سیستم سوخت رسانی است.
پیش‌نیازهای تست استال
به دلیل وارد شدن حداکثر تنش حرارتی و فشاری به مجموعه انتقال قدرت، رعایت الزامات ایمنی و فنی در این تست حیاتی است:
- بررسی سطح و کیفیت روغن: روغن باید در سطح استاندارد، بدون بوی سوختگی و شفاف باشد.
- رسیدن موتور و گیربکس به دمای کاری: دمای آب موتور و سیال گیربکس باید به بازه نرمال رسیده باشد.
- سلامت کامل سیستم ترمز: عملکرد بوستر، لنت‌ها و ترمز دستی باید بدون کوچکترین نقصی باشد تا خودرو حرکت نکند.
- انتخاب محیط ایمن: فضای جلوی خودرو باید کاملا باز و بدون مانع باشد.
- حداکثر زمان مجاز: تست استال نباید بیشتر از ۳ تا ۵ ثانیه طول بکشد.
- زمان استراحت و خنک کاری: پس از هر بار تست، باید دسته دنده را بلافاصله در حالت خلاص یا پارک قرار داده و اجازه دهید موتور حداقل ۲ دقیقه با دور آرام کار کند تا جریان روغن، حرارت شدید ایجاد شده در توربین را دفع کند.

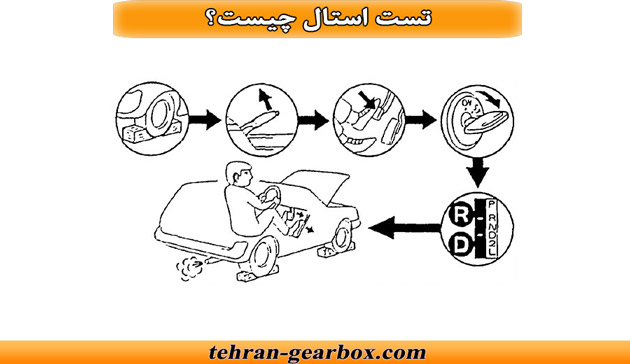

آموزش گام به گام اجرای تست استال روی خودرو
اجرای صحیح تست استال نیازمند دقت بالا و پایبندی دقیق به توالی مراحل است تا بدون آسیب به اجزای داخلی گیربکس و توربین، حداکثر دور موتور زیر بار ثبت شود.
تثبیت موقعیت و ایمن سازی چرخ‌ها
خودرو را در یک سطح کاملا افقی و رو به روی فضای باز پارک کنید. ترمز دستی را تا آخرین دندانه بالا بکشید و زیر چرخ‌های جلو و عقب گوه‌های نگهدارنده قرار دهید. تمام تجهیزات الکتریکی جانبی مانند کولر، بخاری و چراغ‌ها را خاموش کنید.
رساندن سیال و موتور به دمای کاری
موتور را روشن کنید و اجازه دهید سیستم به دمای پایدار برسد. انجام تست روی موتور سرد به دلیل غلظت بالای روغن یا سیستم بیش از حد داغ به دلیل ریسک سوختن صفحات کلاچ، نتیجه را نامعتبر می‌کند.
مهار پدال ترمز با پای چپ
پای چپ خود را به صورت محکم و سرتاسری روی پدال ترمز قرار داده و آن را تا انتها به سمت کف خودرو فشار دهید. در تمام طول آزمایش، این فشار نباید ذره‌ای کاهش یابد.
درگیر کردن حالت درایو و فشردن تخت گاز
دسته دنده را در موقعیت Drive قرار دهید. با پای راست، پدال گاز را سریعا تا انتها فشار دهید. هم زمان نشانگر دور موتور را زیر نظر بگیرید تا نقطه‌ای که عقربه متوقف می‌شود را یادداشت کنید. پیش از اتمام ۵ ثانیه، پای راست را کاملا از روی پدال گاز بردارید.
خنک کاری بلافاصله در حالت خلاص
بلافاصله دسته دنده را در حالت خلاص قرار دهید و پای چپ را از روی ترمز بردارید. اجازه دهید موتور به مدت ۲ دقیقه در دور آرام کار کند تا روغن داغ درون توربین از طریق رادیاتور خنک کننده تخلیه و خنک شود.
تکرار تست در حالت دنده عقب
پس از گذشت ۲ دقیقه استراحت، مراحل فوق را با قرار دادن دسته دنده در وضعیت دنده عقب تکرار کنید تا عملکرد باندها و کلاچ‌های درگیر در مسیر معکوس گیربکس نیز به صورت مستقل سنجیده شود.
هشدارهای خرابی گیربکس اتوماتیک
گیربکس اتوماتیک پیش از خرابی کامل یا قفل شدن، نشانه‌های هشدار دهنده‌ای از خود بروز می‌دهد. شناسایی زودتر این علائم مانع از آسیب به توربین، ساعت و پک کلاچ‌ها می‌شود. برای مطالعه بیشتر به مقاله علایم خرابی گیربکس اتوماتیک مراجعه کنید.
تقه زدن و ضربه در هنگام تعویض دنده‌ها
تقه یکی از نشانه‌های ناهماهنگی در سیستم انتقال قدرت است. این ضربه معمولا در سه حالت رخ می‌دهد: هنگام قرار دادن دنده از P یا N به D و R، در حین تعویض دنده‌های رو به بالا و یا در زمان معکوس کشیدن ناگهانی.
دلایل فنی بروز ضربه و تقه عبارت‌اند از:
- نقص در ساعت گیربکس: گیر کردن سوپاپ‌ها و پیستون‌های هیدرولیکی داخل ساعت مانع از انتقال نرم جریان روغن می‌شود.
- خرابی شیر برقی‌ها: خرابی شیر برقی تنظیم فشار اصلی عامل اصلی تقه شدید در دنده ۱ به ۲ و رفتن به حالت اضطراری است.
- افت یا نوسان فشار روغن: عدم تامین فشار پایدار توسط پمپ روغن باعث درگیری خشن و ناگهانی دیسک‌ها می‌شود.
- فرسودگی دسته موتورها و دسته گیربکس: لرزش و ضربه ناشی از بازی کردن پوسته گیربکس به شاسی و بدنه منتقل می‌شود.
گاز هرز خوردن و تاخیر در شتاب گیری
اگر با فشردن پدال گاز، عقربه دور موتور بالا برود اما سرعت خودرو متناسب با آن افزایش پیدا نکند، سیستم انتقال قدرت توان موتور را به چرخ‌ها منتقل نمی‌کند. دلایل بروز گاز هرز و تاخیر عبارت‌اند از:
- سایش و سوختن صفحات کلاچ: فرسایش فیبرهای اصطکاکی روی دیسک‌ها باعث سر خوردن آن‌ها روی یکدیگر در زیر بار می‌شود.
- ضعف و لغزش توربین: کلاچ یک طرفه یا پره‌های استاتور هرز می‌گردند و انتقال هیدرولیکی گشتاور افت شدیدی پیدا می‌کند.
- پایین بودن سطح روغن گیربکس: مکش هوا توسط پمپ روغن هیدرولیک باعث افت فشار کاری پشت پیستون‌های کلاچ و لغزش دیسک‌ها می‌شود.
- سایش پولی‌ها و تسمه در گیربکس‌های CVT: لغزش تسمه فولادی روی صفحات پولی باعث هرز خوردن دور موتور در شتاب گیری اولیه می‌گردد.
تفسیر نتایج تست استال
پس از انجام تست استال و ثبت بیشترین دور موتور، عدد به دست آمده باید با دور استاندارد اعلام شده در دفترچه راهنمای فنی خودرو مقایسه شود. هرگونه انحراف به سمت بالا یا پایین، عیب یابی بخش‌های مشخصی از پیشرانه، سیستم هیدرولیک و کلاچ‌ها را مشخص می‌سازد.
کمتر بودن دور موتور از حد استاندارد
زمانی که در حالت تخت گاز عقربه دور موتور به محدوده مجاز تعیین شده توسط کارخانه سازنده نمی‌رسد، مشکل از قطعات اصطکاکی گیربکس نیست، بلکه ایراد ریشه در افت توان خروجی موتور یا قفل شدن قطعات هیدرولیکی دارد:
- افت توان موتور: اگر موتور نتواند گشتاور نامی خود را تولید کند، توانایی چرخاندن پروانه پمپ توربین زیر بار هیدرولیکی سنگین را نخواهد داشت. این عارضه بر اثر مسدود شدن مسیر کاتالیزور و اگزوز، کثیفی یا نقص سوزن‌های انژکتور، افت فشار پمپ بنزین، تایمینگ نامیزان یا ضعف در جرقه شمع‌ها و کویل‌ها رخ می‌دهد.
- هرزگردی کلاچ یک طرفه استاتور توربین: استاتور در وسط مبدل گشتاور وظیفه هدایت روغن بازگشتی و تقویت گشتاور در دورهای اولیه را بر عهده دارد. در صورتی که کلاچ یک طرفه استاتور قفل کند یا آسیب ببیند، پره‌های آن سد راه جریان پرسرعت روغن می‌شوند و مانع از دورگیری طبیعی موتور زیر بار خواهند شد.
- گرفتگی مجاری خنک کننده یا فیلتر روغن گیربکس: جریان ناکافی سیال هیدرولیک به دلیل انسداد شدید، مقاومت هیدرولیکی هرز ایجاد کرده و بار فزاینده‌ای بر شفت ورودی تحمیل می‌کند.
بالا رفتن بیش از حد دور موتور در تست استال
اگر عقربه دور موتور از حداکثر دور مجاز عبور کند و موتور با شتاب بیش از حد و صدای آزاد دور بگیرد، نشان دهنده عدم مهار گشتاور و لغزش صفحات یا خرابی در انتقال هیدرولیکی است:
- لغزش صفحات کلاچ و باندهای ترمز: در صورتی که تست در حالت D عدد بسیار بالایی را نشان دهد، صفحات کلاچ دنده یک یا کلاچ ورودی سوخته یا فرسوده شده‌اند. اگر این اتفاق فقط در حالت R رخ دهد، نقص از کلاچ‌ها یا باندهای ترمزی مربوط به مسیر دنده عقب است.
- افت شدید فشار خط هیدرولیک: خرابی اورینگ‌ها، پیستون‌های ساعت گیربکس، شیر برقی رگلاتور فشار یا سایش چرخ‌دنده‌های پمپ روغن باعث می‌شود فشار روغن لازم برای فشرده نگه داشتن صفحات کلاچ تامین نشود و صفحات روی هم بلغزند.
- پایین بودن سطح سیال گیربکس: کمبود روغن موجب مکیده شدن حباب‌های هوا به داخل مجاری و خالی ماندن کانال‌های درگیر کننده کلاچ‌ها شده و در نتیجه گیربکس زیر بار گاز هرز می‌خورد.
- خرابی استاتور و لغزش کلاچ یک طرفه توربین: در صورتی که استاتور نتواند جهت بازگشت روغن را تثبیت کند و در هر دو جهت آزادانه بچرخد، جریان هیدرولیکی درون توربین دچار لغزش شدید شده و گشتاور مهار نمی‌شود.

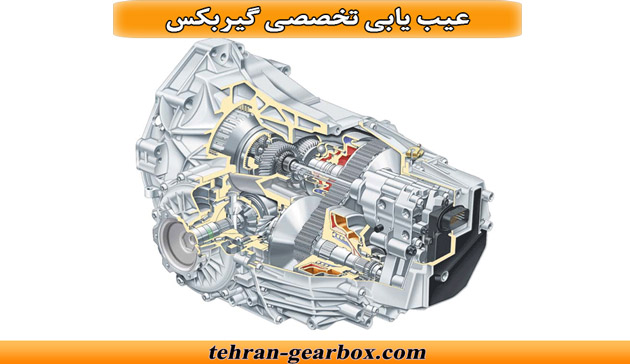

تعمیر و عیب یابی تخصصی گیربکس اتوماتیک
تشخیص درست پیش از باز کردن جعبه دنده، مانع از تحمیل هزینه‌های غیرضروری و تعویض قطعات سالم می‌شود. عیب یابی استاندارد شامل دو مرحله اساسی یعنی آزمون در شرایط واقعی رانندگی و پایش دقیق پارامترهای دیجیتال است.
برای اطلاع از برآورد قیمت قطعات، دستمزد اورهال و جزئیات فاکتور بر اساس مدل خودروی خود، می‌توانید به صفحه هزینه تعمیر گیربکس مراجعه کنید.
تست رانندگی و بررسی سلامت تعویض دنده‌ها
تست جاده‌ای، عملکرد گیربکس را در تمام چرخه‌های بار، سرعت و دما در شرایط واقعی حرکت ارزیابی می‌کند. در این تست موارد زیر باید به صورت گام به گام بررسی شوند:
- کیفیت درگیری اولیه: بررسی زمان تاخیر هنگام انتقال دسته دنده از حالت N به D یا R؛ این زمان در حالت استاندارد نباید بیش از ۱ الی ۱.۵ ثانیه طول بکشد. تاخیر طولانی همراه با ضربه، نشانه افت فشار روغن یا فرسودگی پیستون‌های درگیر کننده است.
- نرمی تعویض دنده‌های رو به بالا: دنده‌ها باید بدون گاز هرز خوردن مابین تعویض و بدون شوک شدید به اتاق تعویض شوند. هرگونه لرزش در دورهای مشخص می‌تواند ناشی از خرابی کلاچ قفل کننده توربین باشد.
- عملکرد معکوس کشیدن: با فشردن ناگهانی پدال گاز در سرعت‌های میانی، گیربکس باید بدون مکث دنده را یک یا دو پله کم کند تا خودرو شتاب ثانویه بگیرد.
دیاگ و خواندن خطاها
واحد کنترل الکترونیکی گیربکس (TCM یا TCU) به صورت پیوسته سلامت سنسورها، شیرهای برقی و نسبت دنده‌ها را پایش می‌کند. دستگاه دیاگ تخصصی امکان بررسی دقیق داده‌های زنده (Live Data) را فراهم می‌آورد. مهمترین پارامترهایی که در دیاگ تخصصی بررسی می‌شوند شامل کدهای رده P0700 تا P0799 مانند خطای نسبت دنده یا سنسورهای سرعت ورودی و خروجی و خطاهای اختصاصی شیرهای برقی رگلاتور و تعویض دنده هستند.
پایش دمای سیال گیربکس
بالا رفتن دمای روغن از ۱۰۰ الی ۱۱۰ درجه نشان دهنده نقص در رادیاتور روغن یا لغزش شدید صفحات است. مقایسه فشار درخواستی کنترلر با فشار واقعی سنسور خط برای شناسایی افت کارایی پمپ یا فرار روغن از ساعت گیربکس کاربرد دارد. همچنین در بسیاری از گیربکس‌های مدرن، میزان افت کیفی روغن به صورت درصد در حافظه TCU ثبت می‌شود که زمان دقیق تعویض را مشخص می‌شود.
تهران گیربکس؛ مرکز تخصصی تست، عیب یابی و تعمیر انواع گیربکس اتوماتیک
ارزیابی سلامت گیربکس اتوماتیک پیش از بروز خسارت‌های سنگین، نقشی کلیدی در حفظ عملکرد خودرو دارد. علائمی مانند تقه زدن، لغزش دنده‌ها و تاخیر در درگیری زنگ خطرهایی جدی هستند. در این میان، تست استال یکی از دقیقترین تست‌های مکانیکی برای ارزیابی سلامت توان موتور در حالت توقف است.
مجموعه تهران گیربکس با سال‌ها تجربه تخصصی در عیب یابی و تعمیر انواع خودروهای چینی، کره‌ای، ژاپنی و اروپایی، خدمات حرفه‌ای خود را با بالاترین استانداردهای فنی ارائه می‌دهد:
- انجام تست استال (Stall Test) و پایش دقیق پارامترهای موتور و توربین با تجهیزات کارگاهی
- عیب یابی تخصصی با دستگاه‌های دیاگ پیشرفته و بررسی کدهای خطای TCU
- تعمیر و بازسازی اساسی توربین
- تعویض کامل روغن گیربکس اتوماتیک با دستگاه‌های تمام اتوماتیک
برای دریافت مشاوره فنی رایگان یا هماهنگی پذیرش خودرو با کارشناسان ما تماس بگیرید. همچنین می‌توانید برای بررسی لیست کامل فعالیت‌ها به صفحه خدمات مراجعه فرمایید.
تماس با متخصص تعمیرات: 09122005630
سوالات متداول درباره سلامت و تست گیربکس اتوماتیک
برای مشاهده پرسش‌ها و پاسخ‌های تکمیلی در رابطه با نگهداری، روغن مناسب و مشکلات رایج انواع خودروها، می‌توانید به صفحه سوالات متداول مراجعه کنید.
آیا تست استال (Stall Test) به گیربکس آسیب می‌زند؟
اگر این تست طبق اصول استاندارد، با زمان حداکثر ۳ تا ۵ ثانیه، در دمای نرمال کاری و با رعایت فواصل خنک کاری انجام شود، آسیبی به همراه نخواهد داشت. اما فشردن گاز بیش از این مدت یا تکرار متوالی آن بدون وقفه، باعث افزایش شدید دمای روغن توربین و سوختن صفحات کلاچ می‌شود.
تفاوت تقه زدن ناشی از خرابی دسته موتور با تقه گیربکس چیست؟
تقه ناشی از دسته موتور یا دسته گیربکس معمولا با تکان موتور هنگام درگیر شدن اولیه دنده همراه است و صدایی شبیه به برخورد فلز با فلز تولید می‌کند. در مقابل، تقه ناشی از ساعت یا شیر برقی‌ها با ضربه ناگهانی به کل اتاق در حین تعویض دنده‌های میانی رخ می‌دهد و اغلب با خطای فشار هیدرولیک در دیاگ همراه است.
چرا ماشین در سربالایی گاز هرز می‌خورد؟
در مسیرهای شیبدار، گیربکس به گشتاور و فشار هیدرولیکی بالاتری نیاز دارد. گاز هرز خوردن در این شرایط نشانه فرسایش اولیه صفحات کلاچ، افت سطح یا کیفیت روغن گیربکس یا ضعف در کلاچ یک طرفه توربین است که در حالت کفی و بار کم خود را نشان نمی‌دهد.
آیا روی گیربکس‌های دوکلاچه می‌توان تست استال انجام داد؟
تست استال مختص گیربکس‌های مجهز به مبدل گشتاور هیدرولیکی است. در گیربکس‌های دوکلاچه به دلیل درگیری مستقیم و اصطکاکی صفحات، فشردن همزمان ترمز و گاز ظرف چند ثانیه باعث سوختن شدید دیسک و صفحه خواهد شد.
